Veneer MQ (企業訊息交易平台)

新算科技擁有十年的Java技術研發能力，尤其是在分散式網路運算系統，以及資料庫應用系統，我們都有豐富的系統開發經驗，尤其在網路系統效能的改善上，更有具體的機制與成果。

Veneer MQ(Message Queue)是新算科技針對網際網路的資料交換與系統介接，以及內外部網路實體分離的系統環境，採用非同步的訊息傳送技術，結合保證送達的網路通訊協定，以J2EE的架構及技術所開發完成的企業訊息交易平台。Veneer MQ可以徹底解決資料遺漏或不一致、因網路斷線所造成的程序遺失、以及檔案無法續傳等問題，並且具備一對多的主動推播(Push)訊息功能。Veneer MQ所採用的網路通訊協定，我們稱之為VMS(Veneer Message Service)，VMS結合了JMS、FTP、與SOAP的眾多特色，並且確實做到“先存再送”(Store and Forward)、“永續訂閱”(Durable Subscriber)、以及“主動回應”(Auto-Acknowledge)的保證送達機制。藉由這一套保證送達的訊息交換機制，我們就可以在網路不穩定或不連續的環境下，正確的進行各項資料的交換與應用程式的執行。

Veneer MQ具有優異的保證送達機制，以及將訊息與交易結合的系統特色，可以很順利的運用於政府機關的電子公文交換、企業間的電子表單交換(B2B)、企業應用系統整合(EAI)、一對多的推播系統、以及內外部網路實體分離的資料交換與系統介接等應用領域。

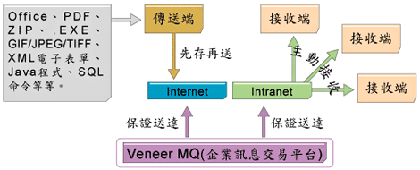

訊息交換示意圖

系統架構

係採用RMI/IIOP的分散式架構，以J2EE標準技術設計完成，主要由兩個部分所組成，包括：MQ Server、MQ Access。

MQ Server ：它是整個訊息交換的伺服中心，必須安裝於電腦伺服主機，主要功能是負責執行來自MQ Access的各種傳送與接收的服務需求，以及主動回應各種系統訊息。

MQ Access ：它是負責執行傳送與接收各種訊息的客戶端(Client)，可安裝於電腦伺服主機或者是個人電腦。

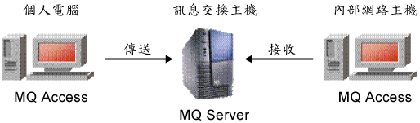

Veneer MQ的系統架構圖

Veneer MQ係採用非同步(Asynchronous)的訊息處理技術，所以它具備了鬆散式耦合(Loosely Coupled)的系統架構，可以最大的系統彈性來與既有的應用系統(Legacy system)整合。

技術規格

Veneer MQ是依據JMS(Java Message Service)的技術規格，結合可靠的SOAP訊息架構，以及FTP的續傳功能，所設計開發完成的企業訊息交易平台。它最大的特色來自於全新的網路通訊協定-VMS，VMS具備完整的保證送達機制，可以確保訊息的傳送與接收。VMS的主要規格說明如下：

  1. 先存再送(Store and forward)，確保訊息絕不遺漏。
  2. 永續訂閱(Durable subscriber)，確保接收端必能收到訊息，而且不會重複。
  3. 主動回應(Auto-acknowledge)，確保接收端執行無誤。

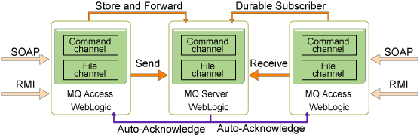

Veneer MQ的系統流程圖

Veneer MQ還針對訊息的屬性及需求，設計了兩種不同性質的通道(Channel)，包括：檔案通道(File Channel)、以及命令通道(Command Channel)。檔案通道主要是應用於檔案或目錄的傳輸，命令通道則是以電子表單及資料庫交易(transaction)為主要的應用。同時，Veneer MQ亦具備主動推播(Push)的功能，可以提供使用者主動接收訊息，並且將確認的訊息主動回傳至訊息交換中心(MQ Server)的功能。以下是說明了Veneer MQ的整個訊息傳送與接收的主要過程：

  1. 將欲傳送的檔案，包括：.doc、.pdf、.xls、.exe、.zip等格式的檔案，或欄位形式的資料(XML格式)及命令(Command)，經由序列化(Serialize)的程序，以位元為單位進行傳送的程序。接收端接收到序列化的物件後，即進行拆解(De-serialize)，並依所含的命令(Command)執行內含的處理程序。
  2. 一般使用非同步訊息的傳送機制，例如：JMS，其傳送的訊息本身並不支援續傳的功能，因此並不適用於經常斷線的網路環境中。然而，我們所實作的傳送機制，不僅具備JMS特有的『保證送達』的機制，更提供以位元為傳送單位的續傳功能。因此，當發生網路離線時，系統會記錄最後傳送完成的位元數；當網路重新連線後，系統會自動重新傳送位元數之後的資料，直到全部的位元都傳送完成為止。
  3. 傳送與接收過程中，所有的序列化物件都會經由加密程序或甚至結合數位簽章，來確保資料的安全性。同時，在傳送端與接收端的電腦主機，都會具備IP過濾的功能，只有在指定的IP才可以進行傳送與接收，以更進一步防止資料遭受竊取。
  4. 整個傳送與接收的過程，都會有詳盡的系統日誌(log)，並且還提供即時監控的功能，可以清楚的了解目前所有傳送與接收的最新狀態與紀錄。

功能特色

Veneer MQ的保證送達機制與訊息交易功能，可以被充分的運用在Internet的網路環境下，進行一對多(One-to-Many)的檔案交換；或者是用來做為企業內部的應用系統整合，尤其是在異質系統的環境下，可以運用Veneer MQ所提供的訊息交易功能，將各個異質的應用系統緊密的整合起來。Veneer MQ支援完整的XML相關技術，尤其是以XML為基礎的電子表單(Form)，可以結合Metadata的欄位映對以及遠端命令執行(Command)，規劃成為訊息交換中心的應用系統。

以下是Veneer MQ的主要功能：

  1. 具備先存再送及保證送達的機制，並確保不會重複傳送。
  2. 以位元(byte)為傳送單位，具備中斷後續傳的功能。
  3. 主動回應(Auto-acknowledge)，確保接收端執行無誤。
  4. 提供雙通道(Channel)傳輸模式：檔案通道(File Channel)可執行檔案及目錄的上傳；命令通道(Command Channel)可同時傳送資料與命令(可為Java元件及SQL語法，並可執行於接收端)。
  5. 提供Java/RMI(Remote Method Invocation)的應用程式介面。
  6. 提供傳送端與接收端的 IP 過濾的功能。
  7. 可監看(Monitor)傳送與接收的即時資訊。
  8. 具備記錄(log)資料交換的功能。

未來擴充

針對Veneer MQ與現有機關或企業的系統介接，Veneer MQ支援標準的Web Service介接服務，可以讓現有的應用程式透過標準的SOAP訊息來啟動Veneer MQ中的MQ Access，以完成傳送或接收的資料交換作業。同時，考量到大量資料交換與檔案傳輸的系統需求，Veneer MQ也支援負載平衡(Load balance)的叢集架構，可以將單一的MQ Server提昇為多主機的協同運作環境。

Veneer MQ亦支援標準的JMS API，可以與其他廠牌的JMS Server或Message Queue緊密整合，例如：IBM MQ Series、BEA、Sun、Oracle、Sonic等知名大廠的訊息產品。同時，Veneer MQ可以在BEA的Java應用伺服器軟體：WebLogic Server 的系統環境中，除了具有絕佳的整體系統效能外，還可藉由J2EE連結器架構(J2CA)，整合Tuxedo、SAP等既有的企業應用系統。

應用領域

新算科技累積多年的Java研發技術與分散式網路運算系統的專業能力，以及在各種系統整合專案及應用軟體開發的實務經驗，我們以最專業的領域知識，針對電子化政府與企業e化的應用領域發展出具備單一性(Unified)、安全性(Secure)、可用性(Availability)、延展性(Scalability)的整體解決方案。相信藉由這些解決方案的導入，一定可以滿足客戶的系統需求，提昇企業的整體競爭力。

Veneer MQ具有優異的保證送達機制，以及將訊息與交易結合的系統特色，可以很順利的運用於政府機關的電子公文交換、企業間的電子表單交換(B2B)、企業應用系統整合(EAI)、一對多的推播系統、以及內外部網路實體分離的資料交換與系統介接等應用領域。

  1. 內外部網路實體分離

    2. 透過Veneer MQ，使用者就可以很方便的將檔案或資料在Internet或內外網實體分離的環境中，進行各種傳送與接收的動作，甚至可以將想要執行的命令(Command)，封裝在資料中，然後再傳送至接收端來執行命令，例如：入口網站中的公開資訊、線上申辦(電子表單)、民意信箱、書表及檔案下載等各項服務功能，均可以結合Veneer MQ所提供的應用程式介面，讓這些應用程式可以很簡單的整合至Veneer MQ，並擁有保證送達的功能。

    Veneer MQ企業訊息交換平台

    尤其運用在每隔一段時間(例如15分鐘)就會自動離線的網路環境中，對於網路應用系統的開發與執行的確是一大挑戰。Veneer MQ的保證送達可以完全發揮在這種特殊的網路應用環境中，我們可以透過Veneer MQ，讓網際網路及內部網路的使用者，幾乎感覺不到網路自動離線的環境存在。

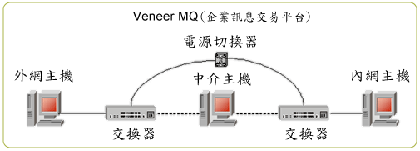

    內外部網路實體分離的架構圖
  2. 企業應用系統整合(EAI)

    3. 許多企業內部可能同時會使用新舊系統，以致兩者之間無法整合。許多實例顯示，這些企業很想要整合這些系統，讓整個企業的資訊可以互通，這就叫做企業系統整合(Enterprise Application Integration：EAI)。 EAI應用領域常常使用廠商特定的技術或自行拼湊的解決方案，企業訊息交易平台幾乎總是其中最重要的一環。有了企業訊息交易平台，各個系統之間雖然仍保持獨立，但可以互相通知事件、交換資料。資料和事件可以透過企業訊息交易平台來傳送，所以各系統之間仍然有低耦合性的特色。

    在實務應用上，企業訊息交易平台可能用來整合訂單處理系統和現有的ERP應用系統。企業入口網站可以利用企業訊息交易平台，來傳遞商業資料到訂單主題(topic)，負責存取現有ERP的閘道系統可以使用Veneer MQ的永續訂閱(Durable subscriber)的特性，來訂閱該訂單主題(topic)。新的訂單會進入此訂單主題，此時，ERP閘道系統會自該訂單主題取得訂單資料，然後將訂單送到ERP系統中，大功告成！

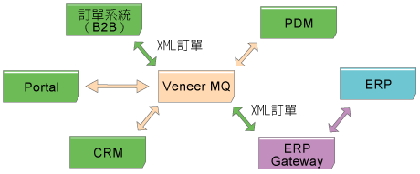

    企業訊息交易平台
  3. 企業間的電子商務系統(B2B)

    4. 網際網路、XML以及現代的訊息收送系統，已經快速地改變了所謂的B2B資料交換。企業訊息交易平台是現代B2B解決方案的核心，因為它允許企業之間不必緊密地整合彼此的業務系統，就可以互相合作。再者，企業訊息交易平台也降低了企業建置B2B系統需要花費的入門成本，讓更多企業都能進入B2B的門檻。

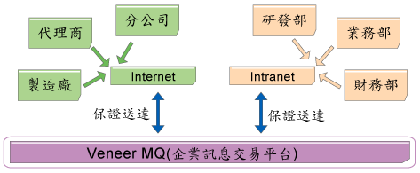

    企業訊息交易平台

    在實務應用上，企業可以設定好一個訊息主題(topic)，發出原料招標的通知。原料商可以自由地加入或退出，不同種類的存貨和原料可以用來建立不同的訊息主題(topic)，來作出適當的區分，讓企業訊息作更有效率的運用。

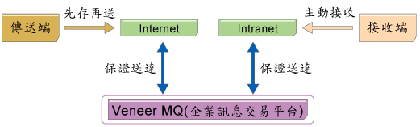

    企業訊息交易平台
  4. 一對多的推播系統

    5. 即時新聞、拍賣網站、股價即時資訊服務都需要推播(Push)資料給大量的使用者，也就是一對多的傳送方式。很多時侯，資訊的推播需要根據每個接收端來做選擇性的路由和篩選。雖然資訊是以一對多的方式傳送，但對此資訊的回覆常常需要回到推播者身上，這樣的需求與應用，相當適合使用企業訊息交易平台，因為一對多的方式可以用來推播訊息，而一對一的方式適合用在回覆訊息。

    在實務應用上，選擇一套有效的企業訊息交易平台是成敗的關鍵。以股價即時資訊服務系統來說，沒有必要保證每次資訊都送到，因為可能很快下一次更新的資訊就會送出。但是，如果是股票即時交易系統，情況就不同了，證券公司必須為報出的股價負責，因為客戶可能會依據此股價下單，而客戶下單的通知也要保證送達。這種情況下，股價訊息可靠且快速地送達必須使用一對多的方式，顧客下單則必須使用一對一這種更可靠的方式。

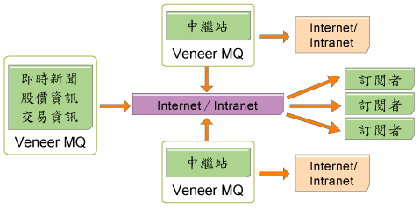

    一對多的推播系統架構圖

系統需求

  1. 作業系統：Windows Server (IA-32/IA-64)、Linux、UNIX。
  2. 資 料 庫：SQL Server、Oracle、Informix、SYBASE、DB2、MySQL、Pointbase等支援JDBC標準的資料庫。
  3. 軟體平台：BEA WebLogic Server或WebLogic Expess，視應用系統的整體需求與擴充性而定。
  4. 伺服主機：Xeon等級的CPU、至少1GB的記憶體、硬碟容量則視資料量的多寡而定。
